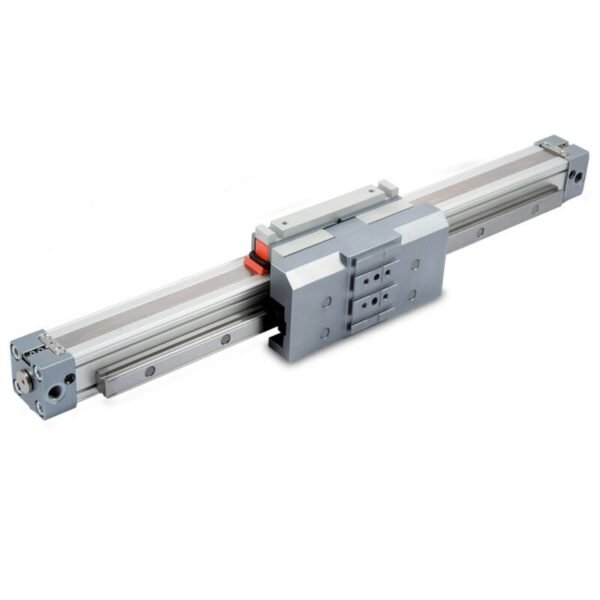

ACTUADOR SIN VASTAGO CON BOLAS RECIRCULANTES

Descripción

La gama de cilindros sin vástago con guía de rodamientos, está disponible con
cuatro diámetros distintos, Ø 16, 25, 32, 40 y 63. El diámetro 63 puede estar en dos
versiones: serie “estándar” para carga intermedia y serie “pesada” para carga
particularmente elevada. Además de las particularidades ya detalladas con los cilindros
sin vástago tipo estándar, sus características principales son:
• Capacidad de carga muy elevada y provenientes de cualquier dirección, sin que
estos vayan a descargarse de ningún modo sobre el carril del cilindro.
• Guía en acero templado solidamente adaptada sobre el carril de cilindro.
• Patín de rodamientos realizado con una tecnología muy particular que permite
que el desplazamiento de la guía sea extremadamente silencioso, y además se
alarga el intervalo de tiempo de mantenimiento. A título de ejemplo la lubricación
se debe efectuar cada 2000 Km o bien una vez al año, utilizando una grasa de
Tipo 2, posiblemente jabón de litio.
• Soporte del carril muy robusto, provisto de numerosos agujeros para la fijación
de las cargas. Están previstos agujeros para la utilización de tornillos de centraje.
• Carreras desde 100 a 2650 con intervalos de 1 mm.
• Amortiguadores neumáticos regulables integrados.
• Posibilidad de utilizar finales de carrera regulables y amortiguadores en cualquier
momento.
Para esta tipología de cilindros (para las medidas del 32 en adelante) existe la
posibilidad de fijar directamente la válvula sin necesidad de utilizar ninguna fijación
intermedia, utilizando la canal de los sensores magnéticos integrados.
