VALVULAS SAFE AIR

Descripción

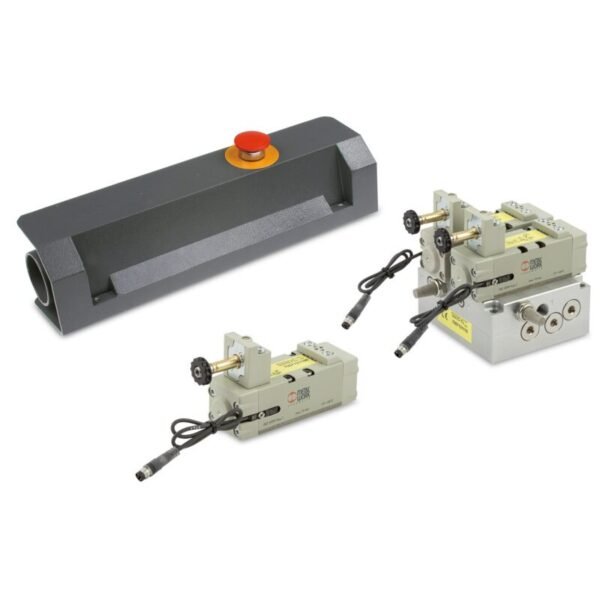

VÁLVULAS SAFE AIR – SERIE 70
Partiendo de la robusta y fiable serie 70 de válvulas, hemos agregado
algunas características distintivas, como la presencia de un sistema de
diagnóstico de estado de válvulas y la creación de un canal de comunicación
doble que garantiza la redundancia de la arquitectura.
La versión más sencilla se obtiene de una válvula monoestable 3/2
de accionamiento neumático. Es bien sabido que cuando este tipo de
válvula está en estado inactivo (bobina desenergizada), el puerto 1 no
está conectado al circuito neumático aguas abajo y el puerto 2 está en
reposo; cuando se acciona la válvula (bobina energizada), el puerto 1
se conecta al puerto 2. Cuando la bobina se desenergiza nuevamente,
la válvula regresa al estado inactivo (y por lo tanto, al puerto se libera)
por medio de un resorte que devuelve el carrete a la posición inicial.
En el caso de una falla, el carrete puede permanecer en la posición de
actuación, incluso cuando la bobina está desenergizada, dejando así
presurizado el puerto 2. Para compensar este problema, hemos agregado
un sensor de efecto Hall que lee la posición del carrete. Esto significa
que cuando la válvula está desactivada, el sensor está en el estado ON,
cuando la válvula está activada, el sensor está en el estado OFF.
Un estado en el que el sensor está apagado y la bobina desenergizada indica que hay un problema. Para reducir la probabilidad de riesgo durante
el mantenimiento de la planta, el actuador manual montado en el control eléctrico es del tipo monoestable.
El sensor dentro de la válvula está disponible en la versión estándar con un cable de tres hilos de 2,5 m (estándar o certificado ATEX) o con un
conector M8 y un cable de 300 mm.
Esta válvula, que está disponible en tamaños 1/8 “, 1/4” y 3/8 “, es un componente de categoría 2, según la norma ISO EN 13849, y es adecuada
para su uso en circuitos de seguridad de hasta PL = c.
Para aplicaciones que requieren niveles de rendimiento más altos, también desarrollamos una versión de doble canal (redundante) que requiere
el uso de dos válvulas serie 70 con un carrete monitoreado dispuesto de modo que el puerto 2 de la válvula 1 esté conectado con el puerto 1 de
la válvula 2. Si solo una de las válvulas se desactiva, el puerto 2 se alivia, por lo que, incluso si uno de los dos carretes permanece bloqueado, el
otro garantiza el alivio del circuito de aire comprimido. En este caso, también, la presencia de sensores de posición de carrete puede usarse para
monitorear el estado.
La válvula doble, que también está disponible en tamaño 1/8 “, 1/4” y 3/8 “, es un componente de categoría 4 según ISO EN 13849 y es adecuado
para uso en circuitos de seguridad de hasta PL = e.
Tanto las válvulas de un solo canal como las de doble canal vienen con:
– un certificado de homologación de tipo no. P14056 / 14 / MC / mc y no. P14100 / 14 / MC / mc, emitido por Bureau Veritas de acuerdo con la
norma EN ISO 13849;
– un certificado de conformidad no. CV 013-12-2014 y no. CV 014-12-2014 de la Directiva Europea de Maquinaria, emitido por Bureau Veritas.
